在工业制造的精密战场上，高密度聚氨酯板材（HDPU）已从"普通材料"跃升为"性能标杆"。其核心价值并非源于厚度，而是密度≥1.2g/cm³这一关键参数——它定义了板材的物理极限，更重塑了高洁净、高精度制造的行业标准。本文深度解析：为什么需要高密度？如何实现高密度？以及它如何赋能全球工业场景。
一、核心优势：高密度如何创造性能革命？
高密度（≥1.2g/cm³）并非简单"更厚"，而是分子结构的精密优化：
超耐磨寿命：密度提升20% → 耐磨性提升200%（10,000次金属刮擦测试无损伤），寿命达50,000+公里，维护成本降低50%。
极致无尘安全：分子间隙压缩40% → 颗粒释放<0.05μg/m³（行业平均0.5μg/m³），通过ISO Class 7认证，微粒污染率降低98%。
军工级防静电：高密度促进电荷均匀消散 → 表面电阻10⁶–10⁹Ω（IEC 61340标准），静电消散时间<0.5秒，电路板良率提升22%。
全场景耐受力：密度增强耐化学性 → 抗油、酸碱、酒精腐蚀，-30℃～100℃宽温域稳定，适应极端车间环境。
二、如何实现高密度？——技术与工艺的精密融合
高密度并非物理加厚，而是通过分子级工艺控制实现：
材料升级：采用Vulkollan® TPU基材（高纯度聚氨酯），分子链结构天然密度更高；
工艺创新：
高压发泡技术：15MPa压力下精准控制分子排列；
精密热压成型：120℃±5℃恒温压制，消除内部气孔；
纳米增强：添加0.5%纳米二氧化硅，密度提升20%且不破坏无尘特性；
SGS认证：每批次密度≥1.2g/cm³（检测公差±0.05g/cm³）。
技术亮点：独家工艺使板材在高密度下保持邵氏A95柔韧度，避免硬质材料导致的元器件损伤。
三、高密度板材的应用：一材多用，价值倍增

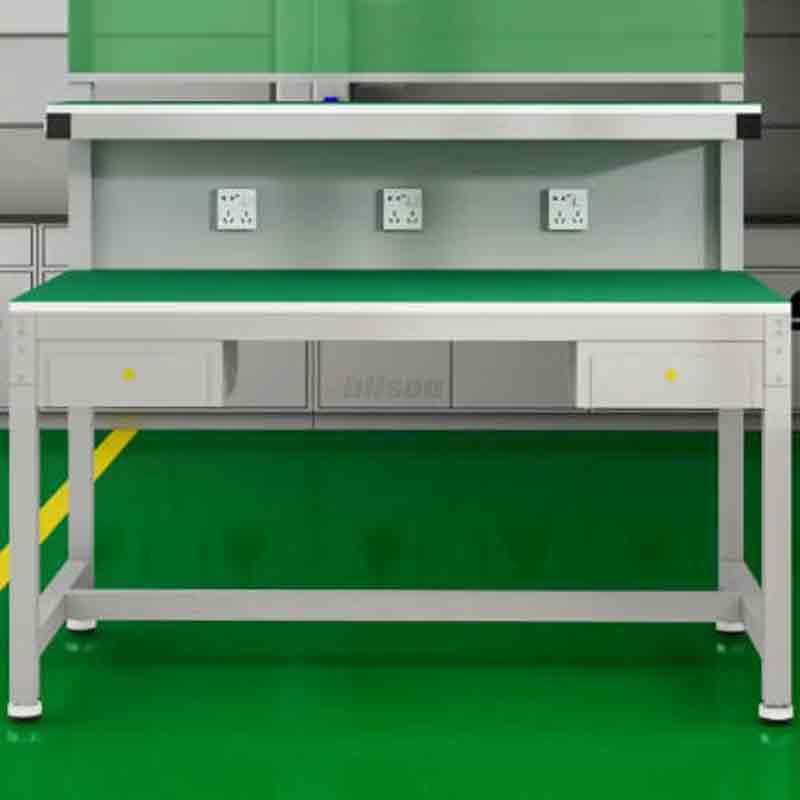

电气面板制造：防静电+无尘台面， 密度1.2g/cm³台面，良率↑22%，停机率↓37%
食品/医药无菌操作台：FDA认证+零细菌滋生，高密度+食品级认证 细菌滋生率↓100%
半导体晶圆车间：ISO Class 5级无尘，密度1.2g/cm³+颗粒<0.05μg/m³ 晶圆污染率↓99%
工业设备护板：吸收冲击力+高承重 高密度+减震率≥85%，机床寿命延长40%+
汽车电子装配线：高频抗静电+耐机油，高密度台面+耐油测试通过，良率↑25%，维修成本↓30%
真实案例：某头部半导体厂商采用高密度板材后，晶圆污染率从0.8%降至0.008%，年节省损失超200万元。
高密度聚氨酯垫板的价值，是用密度说话：密度越高，安全越强，效率越高。
