聚氨酯挂胶辊轮是以聚氨酯弹性体为外层、金属为内芯的复合辊件，兼具高弹性、耐磨、耐油及抗撕裂特性，硬度可调范围广(邵氏A10-D85)。广泛应用于印刷、物流、金属加工等行业，能适应高速重载、腐蚀高温等工况，通过精密浇注成型，使用寿命长且维护简便，是工业传动与输送的核心部件。
一、材料特性与核心优势
聚氨酯挂胶辊轮以聚氨酯弹性体为核心材料，通过化学粘接工艺将聚氨酯层包裹于金属轮毂表面，形成兼具橡胶弹性与塑料强度的复合结构。其核心优势体现在以下方面：
1、硬度与弹性可调性
通过调整配方中异氰酸酯与多元醇的比例，可实现硬度范围从邵氏A10(超软)至邵氏D85(超高硬)的精准控制。例如，印刷行业常用邵氏A60-A80的辊轮保证油墨传递均匀性，而物流AGV驱动轮则采用邵氏D70-D85的高硬度设计以承受重载。
2、耐磨性与抗撕裂性
聚氨酯的耐磨性是天然橡胶的3-5倍，抗撕裂强度达15-50kN/m。在金属板材加工中，聚氨酯辊轮可连续处理带锋利边缘的板材，表面损伤率降低80%以上。
3、化学稳定性
对矿物油、植物油、脂肪及多数化学溶剂具有优异抵抗性。实验数据显示，在柴油环境中浸泡72小时后，聚氨酯辊轮的体积膨胀率仅0.5%，远低于丁腈橡胶的15%。
4、动态性能
回弹性可达60%-70%，压缩永久变形率<10%，在高速运转(如每小时60公里的空中云轨)中保持稳定形变，减少能量损耗。
二、生产工艺与质量控制
1、原料预处理
采用MDI、NDI等高性能异氰酸酯与聚醚多元醇混合，通过真空脱气工艺去除气泡，确保材料密度均匀性。苏州希倍优等企业使用进口原料，纯度达99.5%以上。
2、浇注成型技术
采用卧式恒温浇注工艺，模具温度控制在80-85℃，浇注压力0.5-1.0MPa，有效减少产品内部缺陷。对比传统立式浇注，产品合格率提升20%。
3、固化与后处理
固化过程分两阶段：80℃预固化4小时，110℃后固化12小时，形成稳定的三维交联结构。固化后通过数控车床进行精密加工，尺寸公差控制在±0.02mm以内。
4、质量检测标准
执行ISO 9001质量管理体系，检测项目包括硬度(邵氏A/D)、拉伸强度(≥30MPa)、撕裂强度(≥50kN/m)、耐磨性(阿克隆磨耗≤0.05cm³/1.61km)等关键指标。

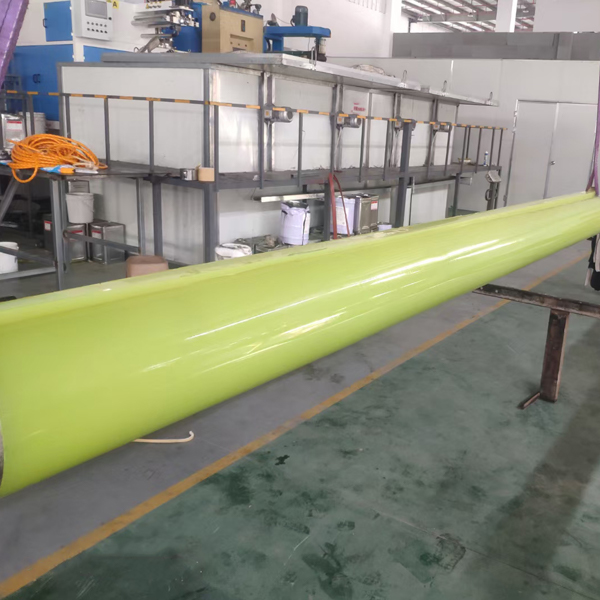

聚氨酯挂胶辊轮
三、典型应用场景
1、印刷与包装行业
UV印刷辊轮：采用耐紫外光配方，在UV油墨环境下使用寿命达2年以上，是传统橡胶辊的3倍。
自动包装线：处理0.1mm厚的塑料薄膜时，表面压痕率<0.1%，满足食品级卫生要求。
2、物流与AGV设备
重载AGV驱动轮：单轮承载能力达30吨，在-40℃至120℃环境中稳定运行，设计寿命7-10年。
分拣线辊轮：采用低摩擦系数配方(μ=0.05-0.1)，减少输送能耗20%。
3、金属加工行业
镀锌线辊轮：耐高温配方可承受250℃环境，表面硬度邵氏D80，防止锌液粘连。
矫直机辊轮：高弹性模量(200-500MPa)设计，有效矫正12mm厚钢板变形。
4、木材加工行业
砂光机辊轮：中等硬度(邵氏A70-A80)设计，在20m/s线速度下保持表面光滑，减少木材烧焦风险。
四、维护与保养指南
1、存储条件
存放于干燥通风环境，温度-10℃至40℃，相对湿度<85%。避免与酸碱物质接触，防止表面腐蚀。
2、定期润滑
轴头与轴承每3个月加注锂基润滑脂，减少磨损导致的振动。实验表明，规范润滑可使辊轮寿命延长40%。
3、清洁与换色
使用中性清洗剂去除油污，避免使用丙酮等强溶剂。在印刷换色时，采用专用清洗液可缩短清洗时间50%。
4、定期检测
每半年检测硬度变化(允许范围±5邵氏度)、表面磨损量(≤0.5mm/年)及轴向跳动(≤0.1mm)，及时更换不合格辊轮。
聚氨酯辊轮以材料性能可调、耐磨抗撕裂、化学稳定等优势，广泛应用于印刷、物流、金属加工等领域。其通过精密浇注成型与严格质检确保品质，日常需注重存储、润滑与定期检测。未来将向智能化、环保化、定制化发展，选型时需结合负载、速度、环境及预算综合考量。
